Você adora Linux, adora informática e está louco de vontade de aprender a programar, pesquisa sobre o assunto e baixa da internet uma introdução do Python, do C, e quando vai começar a estudar, aparece um monte de dúvidas? Pare, respire, você é normal, só que ainda não aprendeu a Lógica de Programação, mas e depois? Como passar aqueles fluxogramas pro computador? Simples, eu lhes apresento o Dia!

[ Hits: 89.888 ]

Por: Matheus Santana Lima em 27/06/2006

0 0

Denuncie Favoritos Indicar Impressora

Enfim, o Dia!

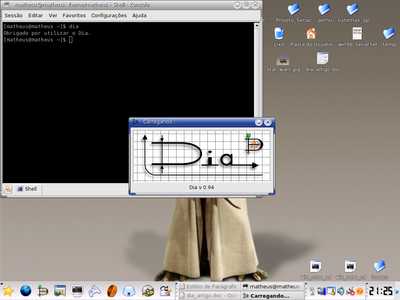

Para abrir o programa, abra um terminal e digite:

$ dia

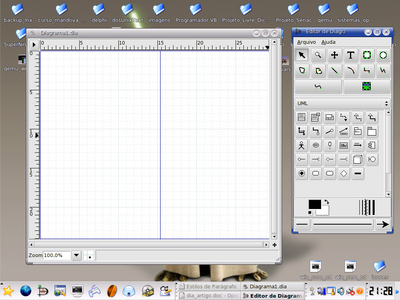

Depois de carregar o programa, você poderá notar que visualmente ele é um programa bem simples, com apenas duas janelas, uma para o desenvolvimento do diagrama e outro para manipular os recursos do software.

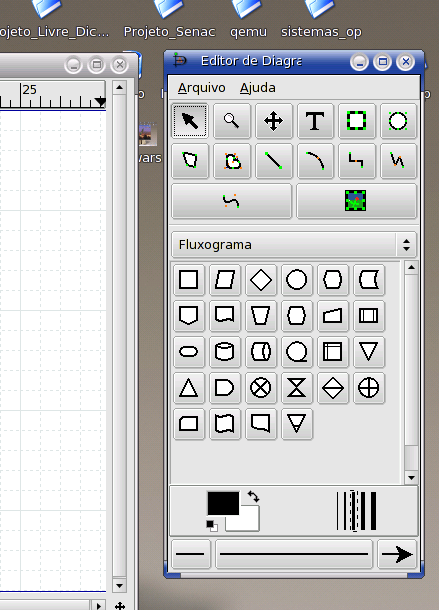

Vamos selecionar agora a opção fluxograma:

Agora, enfim vamos por a mão na massa, para tanto vamos desenvolver um simples algoritmo que servirá de base para o desenho do fluxograma.

O exemplo que eu criei foi o seguinte:

Um sistema que lê o gabarito de uma prova contendo dez questões (Valendo um ponto cada uma). Lendo depois os códigos de matrícula e as respostas das provas das de 100 alunos; depois calcular a nota de cada aluno e imprimir o código de matricula, a nota e o resultado(a nota de aprovação deve ser igual ou maior que 7); em seguida imprimir a quantidade de alunos aprovados e a nota média da turma.

Dicionário de Dados

Dados        Identif:   Tipo

Gabarito Prova         GP    Vetor:L
Contador Resp          CR    Numérica
Respostas Alunos       RA    Matriz:L
Contador Alunos        CA    Numérica
Índice Resp            IR    Numérica
Total de pontos        TP    Numérica
Total Alunos Ap.       TAA   Numérica
Total geral de pontos  TGP   Numérica
Média da turma         MT    Numérica

Algoritmo Correcao_de_Prova:

Início

   GP: vetor[1..10] Literal
   RA: matriz[1..100,1..11] Literal
   CR, CA,IR, TP, TAA, TGP, MT: Numérico

   Para CR de 1 até 10 faça:
      Leia CP[CR]
   Fim_para

   TAA <- 0
   TGP <- 0

   Para CA de 1 até 100
      Para IR de 1 até 11 faça
         Se IR=1
            Então escreva "Código da Matrícula"
            Senão escreva "Resposta:" IR - 1
         Fim_se

         Leia RA [CA,IR]
      Fim_para
   Fim_Para

   Para CA de 1 até 100 faça
      IP <- 0
      Para IR de 2 até 11 faça
         Se GP[IR] = RA [CA, IR]
            Então TP <- TP +1
         Fim_se
      Fim_para

      Escreva RA [CA,1], IP

      SE TP >= 7
         Então escreva "Aprovado"
         TAA <- TAA + 1

         Senão escreva "Reprovado"

      Fim_se

      TGP <- TGP + TP
   Fim_para

   Escreva TAA
   MT <- TGP / 100
   Escreva MT

Fim

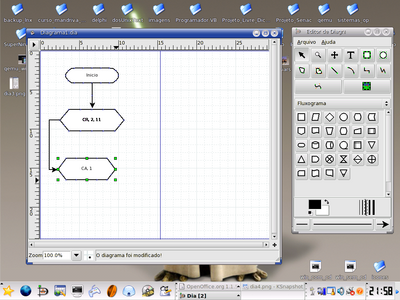

O desenvolvimento do diagrama é muito fácil e de forma intuitiva, você escolhe a figura do processo desejado e desenha na área do programa, como se faz em editores de imagem como Photoshop e Gimp:

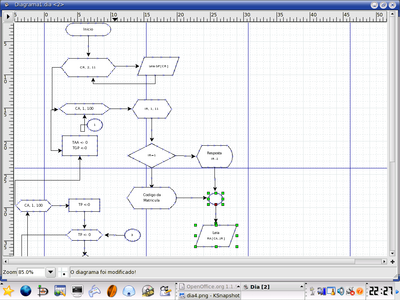

Depois de "desenhar" o fluxograma do algoritmo criado anteriormente, a imagem ficará assim:

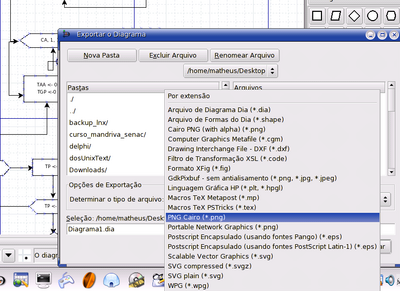

Para salvar, clique na área de desenho com o botão direito, vá em 'Arquivo' e depois em 'Exportar...'; veja o grande número de opções de extensões que temos para salvarmos nosso projeto:

Neste breve artigo, mostrei a vocês essa poderosa ferramenta para o desenvolvimento de diagramas que é o Dia, muito útil para desenvolvedores com experiência e para aqueles que estão começando. Comentem sobre o que acharam para eu poder sempre estar melhorando!
